در این مقاله، به بررسی جامعی از درایوهای حافظه فلش CompactFlash (CF) پرداخته میشود و نقش حیاتی آنها در سیستمهای مینیکامپیوتری مورد تحلیل قرار میگیرد؛ با توجه به مزایای کلیدی این هاردها نظیر استقامت بالا در برابر لرزش، طول عمر طولانی و سازگاری با محیطهای صنعتی سخت، قصد داریم جایگاه آنها را به عنوان گزینهای ایدهآل برای راهحلهای ذخیرهسازی پایدار در مینیپیسیها مورد بحث و بررسی قرار دهیم.
فهرست مطالب
حافظه فلش یا هارد CF چیست؟

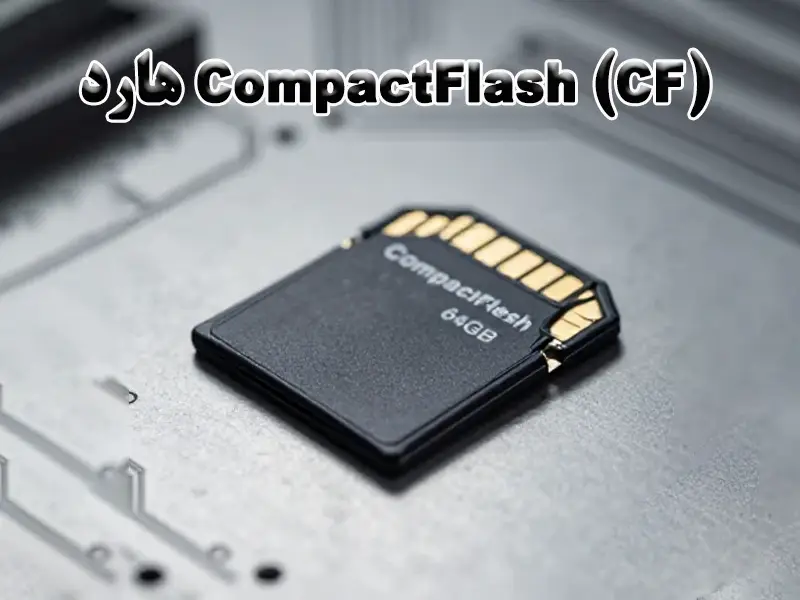

حافظه CompactFlash (CF) یک فرمت حافظه فلش قابل حذف (Flash Memory) است که در سال ۱۹۹۴ توسط سندوک ابداع شد و در ابتدا برای دوربینهای دیجیتال طراحی شد، اما به دلیل ساختار فیزیکی محکم (استاندارد PC Card Type I/II)، عمر طولانی و مقاومت بالا در برابر شوک، لرزش و دما، سالهاست که در مینیکامپیوترها، سیستمهای صنعتی و راهحلهای تعبیهشده (Embedded Systems) به عنوان دیسک سخت جایگزین هاردهای مکانیکی (HDD) یا SSDهای جدیدتر استفاده میشود. این حافظهها از رابط انتقال PATA/IDE (نسخههای قدیمیتر) یا UDMA بهره میبرند و از نظر فنی ترکیبی از درایوهای جامد با ظرفیت نسبتاً بالا (تا چند صد گیگابایت) و رابط قدیمی هستند که با استفاده از آداپتورهای مخصوص به پورتهای SATA یا USB نیز قابل اتصالاند.
.webp)
فضای ذخیرهسازی هاردهای ( CompactFlash ) CF در مینیکامپیوترها از نوعFlash است. این نوع هاردها معمولاً در وسایل الکتریکی قابلحمل استفاده میشوند. یکی از کاربردهای رایج هاردهای CF در مینیکامپیوترها است. CompactFlashها محبوبیت خود را داخل خیلی از دستگاههای حرفهای پرمصرف مانند مینیکامپیوترها حفظ کردهاند. از سال 2017 دو شرکت بزرگ تجهیزات عکاسی Canon و Nikon از هاردهای CF در دوربینهای عکاسی خود استفاده کردند که نتیجه برخورداری کیفیت بالا در ضبط بود.
هاردهای CF قدیمی از رابط parallel ATA استفاده میکردند اما از سال 2008 به بعد نسل جدید هاردها بهنامCFast یا CompactFast معرفی شدند. اساس هاردهای جدید CFast بر پایه Serial ATA است. در سال 2010 شرکت SanDisk، Sony، Nikon نسل جدیدی از هاردهای CF را که از تکنولوژی PCI Express استفاده میکردند را معرفی کردند. نسل جدید هاردهای CF با سرعت خواندن و نوشتن 1 Gbit/s(125MB/s) و ذخیرهسازی 2TiB را در بردارند. هدف این شرکتها ایجاد دوربینهایی باکیفیت بالا بوده است. این نوع کارتها با هیچکدام از مدلهای CompactFlash یا CFast سازگار نیستند.
در مینیکامپیوترها و سیستمهای تعبیهشده، هاردهای CompactFlash (CF) عمدتاً بر اساس ضخامت فیزیکی خود به دو دسته اصلی تقسیم میشوند که هر کدام بر اساس نیازهای فضای فیزیکی و نوع سختافزار میزبان انتخاب میشوند:
1. هارد CF Type I (3.3 میلیمتری)
این مدل که رایجترین نوع در مینیکامپیوترها و سیستمهای صنعتی است، به دلیل ضخامت بسیار کم (3.3 میلیمتر) و وزن سبک طراحی شده و جایگزین ایدهآلی برای فضاهای محدود محسوب میشود؛ این هاردها که عمدتاً از حافظههای فلش (NAND) استفاده میکنند، به دلیل سازگاری کامل با اسلاتهای استاندارد و عدم نیاز به فضا برای قطعات متحرک، در دستگاههایی مثل PLCها، تجهیزات شبکه صنعتی و مینیپیسیهای مدرن کاربرد گستردهای دارند و به دلیل نداشتن قطعه متحرک، مقاومت بالایی در برابر لرزش و ضربه دارند.
2. هارد CF Type II (5 میلیمتری)
این مدل با ضخامت 5 میلیمتری، فضای داخلی بیشتری نسبت به Type I دارد که در گذشته برای نصب هاردهای مکانیکی کوچک (HDD) یا کارتهای توسعهای اضافی (مانند کارت شبکه یا مودم) در دستگاههایی که اسلات بزرگتری داشتند استفاده میشد، اما در دنیای امروز و با پیشرفت تکنولوژی حافظههای فلش، تقریباً تمام هاردهای CF با ظرفیت بالا در نسخه Type I تولید میشوند و کاربرد Type II در مینیکامپیوترهای جدید بسیار محدود شده است، مگر در سیستمهای خاص صنعتی قدیمی که نیاز به نصب قطعات الکترونیکی حجیمتر روی کارت دارند.
نوع 2 این هاردها در هارددیسکهای مینیاتوری نظیر Hasselblad CFV Digital برای دوربینهای سری Hasselblad استفاده میشود.
تقسیمبندی هاردهای CF ازلحاظ سرعت در مینیکامپیوترها
تقسیمبندی هاردهای CompactFlash (CF) از نظر سرعت در مینیکامپیوترها بر اساس رابط انتقال داده و پروتکلهای پشتیبانیشده صورت میگیرد، نه صرفاً بر اساس سرعت خالص:
مدلهای با رابط PATA/IDE قدیمی (UDMA Mode 0 تا 5)
این مدلهای کلاسیک که در مینیکامپیوترهای قدیمیتر رایج هستند، از رابطهای IDE استاندارد استفاده میکنند و حداکثر سرعت انتقال داده در آنها محدود به UDMA Mode 5 (حدود 100 مگابایت بر ثانیه) است. این نسخهها معمولاً از تکنولوژیهای جدیدی مانند TRIM پشتیبانی نمیکنند و سرعت آنها به ویژه در خواندن/نوشتنهای تصادفی (IOPS) پایین است که برای پردازشهای سنگین صنعتی یا سیستمهای عامل مدرن میتواند ایجاد گلوگاه کند.
مدلهای با رابط پیشرفتهتر (UDMA Mode 6 و بالاتر)
این نسل که شامل هاردهای CF Industrial مدرن میشود، از استانداردهای پیشرفتهتر PATA بهره میبرند و قادر به رسیدن به حداکثر UDMA Mode 6 (حدود 133 مگابایت بر ثانیه) هستند. ویژگی کلیدی این مدلها پشتیبانی از TRIM (برای بهینهسازی عمر و سرعت در حافظههای فلش)، استفاده از کنترلرهای پیشرفته برای مدیریت نویز و پایداری دمای بالا، و سرعت عملیات Random I/O بسیار بالاتر است که آنها را برای مینیکامپیوترهای صنعتی که نیاز به خواندن/نوشتن مداوم و سریع دارند، ایدهآل میکند.

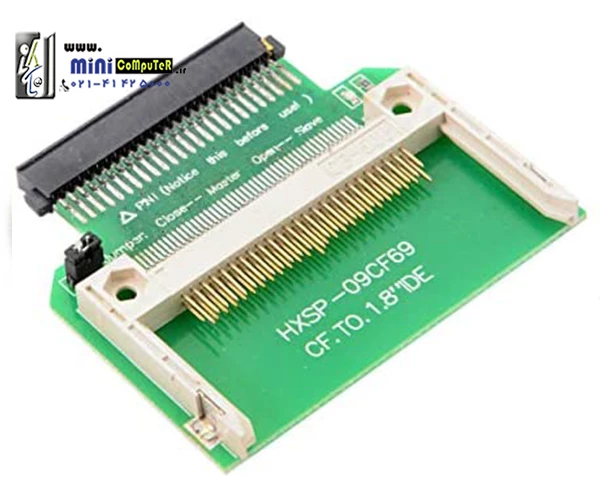

نکته مهم: بسیاری از مینیکامپیوترهای مدرن به دلیل نداشتن پورت IDE اصلی، از طریق آداپتورهای CF به SATA یا CF به USB استفاده میشوند که در این حالت، سرعت نهایی سیستم نه فقط به خود کارت CF، بلکه به سرعت پورت مادربرد و کیفیت آداپتور نیز وابسته است و معمولاً محدودیت پورت USB 2.0 یا 3.0 بر سرعت کلی اعمال میشود.
هاردهایCF در مینیکامپیوترها از لحاظ سرعت به چهار نوع تقسیم میشوند:
- 1. CF اصلی در مینیکامپیوتر
- 2. CF2.0 با سرعت بالا در مینیکامپیوتر
- 3. CF3.0 با سرعت بالاتر از CF 2.0 در مینیکامپیوتر
- 4. CF 4.0 با سرعت بالاتر از سریهای قبلی و با استاندارد سال 2007 در مینیکامپیوتر
ساختار هارد CF در مینیکامپیوترها
CompactFlashابتدا بر اساس حافظه فلش مبتنی بر NOR ساختهشده است، اما بعدها به ساختار NAND تغییر پیداکردهاند. CF یکی از قدیمیترین و موفقترین فرمتها است و بهخوبی در بازار بخصوص در بازار دوربینها جایگاه خودش را حفظ کرده است.
هاردهایCF توسط رابطATA (IDE) یا PCMCIA یا توسط یک رابط توسط usb به کامپیوتر یا مینیکامپیوتر موردنظرتان وصل میشود. در سری جدید هاردهای CF توسط اسلات مخصوص CF قابل جایگذاری در دستگاهها ازجمله مینیکامپیوترها میباشند که اسلاتهایی شبیه SD/MMC دارند..
مزیتهای هارد CF در مینیکامپیوترها
مزیتهای کلیدی هاردهای CompactFlash (CF) در مینیکامپیوترها و سیستمهای صنعتی عبارتند از:
- • مقاومت فیزیکی بالا: به دلیل نداشتن قطعات متحرک (مانند دیسک و هد)، این هاردها در برابر لرزش شدید، شوک، ضربات و گردوغبار که در محیطهای کارگاهی و صنعتی رایج است، بسیار مقاوماند و احتمال خرابی مکانیکی در آنها نزدیک به صفر است.
- • عمر طولانی و پایداری دما: هاردهای CF صنعتی از حافظههای فلش با کیفیت بالا (مانند SLC) ساخته شدهاند که توانایی تحمل دماهای بسیار پایین (تا -۴۰ درجه سانتیگراد) و بالا (تا +۸۵ درجه سانتیگراد) را دارند و عمر نوشتن (P/E Cycles) بسیار بالاتری نسبت به SSDهای معمولی مصرفی دارند.
- • مصرف انرژی پایین و ساختار کوچک: ابعاد بسیار جمعوجور (تایپ I و II) و مصرف برق کم آنها، آنها را برای سیستمهای با محدودیت فضا و انرژی (مانند مینیPCها، PLCها و تجهیزات IoT) ایدهآل میکند.
- • شروع سریع (Fast Boot): به دلیل عدم نیاز به چرخش دیسک (Spin-up)، سیستم عامل و برنامهها بلافاصله پس از روشن شدن دستگاه بارگذاری میشوند که در زمانبندیهای حیاتی صنعتی بسیار مهم است.
- • پشتیبانی از کارکرد پیوسته (24/7): این حافظهها طوری طراحی شدهاند که بتوانند ساعتها بدون وقفه، تحت بارهای خواندن و نوشتن سنگین کار کنند بدون اینکه دچار افت عملکرد یا خرابی شوند.
این ویژگیها باعث شدهاند تا هاردهای CF هنوز هم در بسیاری از پروژههای مهندسی و صنعتی، حتی با وجود ظهور SSDهای جدید، گزینهای ترجیحی برای ذخیرهسازی پایدار باشند. به طور کلی این نوع هاردها نسبت به سایر حافظهها دارای قیمت پایینتر و عمر طولانیتری هستند و سبب کاهش قیمت مینیکامپیوترها میشوند.
سرعت هاردهای CF در مینیکامپیوترها
CompactFlash دارای انواع مختلف 8x,20x,133x است. برای به دست آوردن سرعت انواع آنها طبق فرمول زیر خواهیم داشت:
R= k . 150kB/s
برای مثال خواهیم داشت در نوع 133x :
R=133*155kB/s=19,950 kB/s ≈ 20 mb/s
در مینیکامپیوتر مدل Wintel t120 از این نوع هارد استفاده میکنند. لازم به ذکر است که این نوع مینیکامپیوتر توسط شرکت پیمان نیک کاران قابلعرضه است.
